可拆式分格電纜鉤
技術領域
本實用新型涉及電纜擺放裝置，特別是一種適用于煤礦綜采工作面的電纜懸掛裝置。
背景技術
現在的煤礦都是機械化采煤，設備在不斷變化，在使用可彎曲型運輸機的過程中發現它的擋煤板下方的電纜槽，過于狹小擺放電纜只能擠在一起放進電纜槽里，如果在生產過程中發生電纜故障，在查找時必須把所有電纜全部掏出才可進行查找、處理和修補，這樣一來不僅耗工費力影響時間，還極易在使用中造成再次故障給正常生產帶來了很大的不便。
發明內容
本實用新型要解決的技術問題是提供一種拆卸、安裝方便，維護簡單的可拆式分格電纜鉤。
解決上述問題，本實用新型一種可拆式分格電纜鉤，包括電纜鉤本體和插銷，所述的電纜鉤包括基板，在基板表面垂直固定若干隔板，隔板前端開有插銷孔。
由隔板將基板分隔成多個格狀空間，電纜分類布置于格狀空間內，插銷插入插銷孔內，使電纜限制于格狀空間內。
基板表面上開有螺栓孔，在該螺栓孔內插入螺栓，將基板固定在擋煤板上。
本實用新型通過設置多個格狀空間，在格狀空間內分類擺放電纜，聯接件少、拆卸、安裝方便，維護簡單，可靠性高，如果發生電纜故障，查找和處理非常方便，既節約了時間又提高了效率。
附圖說明
以下結合附圖和具體實施方式對本實用新型作進一步詳細說明。

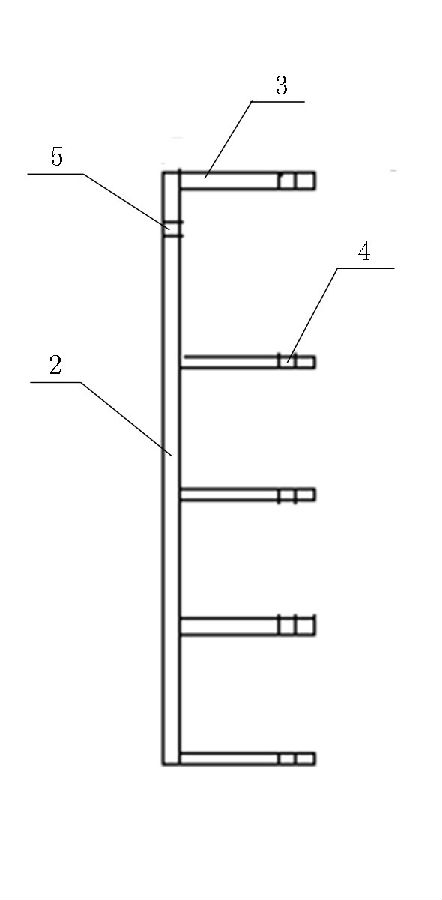

圖1為本實用新型電纜鉤本體的結構示意圖；

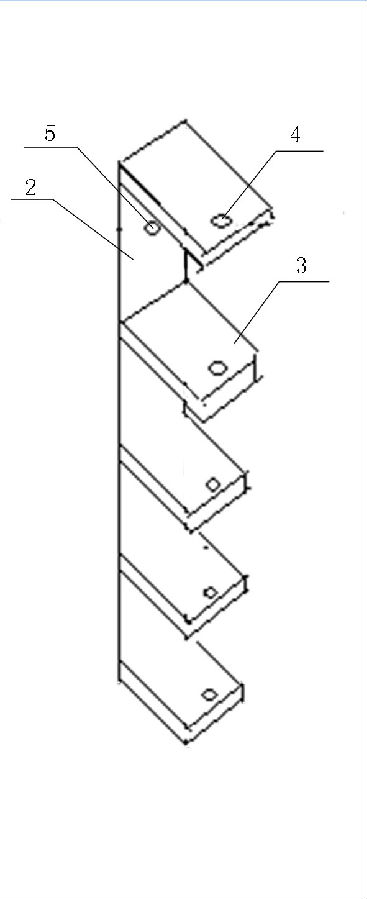

圖2為電纜鉤本體的立體圖；

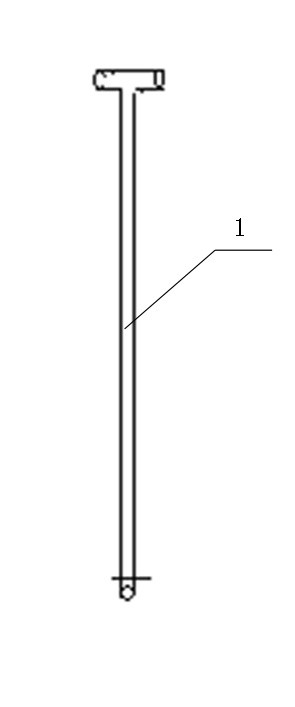

圖3為本實用新型插銷的結構示意圖；
圖中： 1-插銷，2-基板，3-隔板，4-插銷孔，5-螺栓孔。
具體實施方式
本實用新型一種可拆式分格電纜鉤，包括電纜鉤本體（圖1、2）和插銷1（圖3），所述的電纜鉤包括基板2，在基板2表面垂直固定若干隔板3，隔板3前端開有插銷孔4。
基板2采用寬70mm、厚5mm的扁鋼，基板2的長度可根據實際需要進行設置，本實用新型優選基板2長度為330mm。隔板1采用長100mm、寬70mm、厚5mm 的鋼板垂直焊接于基板2表面，最頂端隔板與第二隔板的間距為90mm，其余隔板的間距為60mm。插銷1可以穿過所有隔板1上的插銷孔4，將電纜限制于格狀空間內，保證電纜不會掉落，插銷1長度為360mm。
基板2表面上開有螺栓孔5，該螺栓孔優選設置在基板的頂部表面，螺栓孔直徑12.5mm，在運輸機擋煤機的撐桿上鉆一個螺栓孔對應的直徑為12.5mm的孔，用12mmＸ30mm的螺栓固定在運輸機的擋煤板上。
權利要求書
1、一種可拆式分格電纜鉤，其特征在于：包括電纜鉤本體和插銷(1)，所述的電纜鉤包括基板(2)，在基板(2)表面垂直固定若干隔板(3)，隔板(3)前端開有插銷孔(4)。
2、根據權利要求1所述的可拆式分格電纜鉤，其特征在于：基板(2)表面上開有螺栓孔(5)。
說明書摘要
本實用新型公開一種可拆式分格電纜鉤，包括電纜鉤本體和插銷，所述的電纜鉤包括基板，在基板表面垂直固定若干隔板，隔板前端開有插銷孔。由隔板將基板分隔成多個格狀空間，電纜分類布置于格狀空間內，插銷插入插銷孔內，使電纜限制于格狀空間內。基板表面上開有螺栓孔，在該螺栓孔內插入螺栓，將基板固定在擋煤板上。本實用新型通過設置多個格狀空間，在格狀空間內分類擺放電纜，聯接件少、拆卸、安裝方便，維護簡單，可靠性高，如果發生電纜故障，查找和處理非常方便，既節約了時間又提高了效率。
說明書附圖
圖1 圖2 圖3
