乘人器磁鋼感應越位保護裝置
技術領域
本實用新型涉及架空乘人器，具體涉及一種乘人器磁鋼感應越位保護裝置。
背景技術
架空乘人器用于運送礦井工作人員上下井。在乘坐乘人器的猴車升井時，經常出現猴車到達下車位置，而乘坐人員未及時下猴車的情況，而直接越過下車位置，到猴車機頭驅動部分時，會出現傷人事故，所以需要在下車位置前方裝設人員越位保護裝置，但是現有猴車越位保護裝置屬于機械式裝置，主要依靠乘坐人員自身運動平行力量撞擊越位保護機械桿，而使猴車停止運行，在實際使用中存在以下缺陷，如出現候座左右擺動時、乘坐人員平行力量輕微碰機械桿時、就會導致機械越位保護不動作，而起不到保護作用。
發明內容
本實用新型是為了克服現有乘人器機械越位保護裝置存在的缺陷，而提供了一種乘人器磁鋼感應越位保護裝置。
本實用新型是通過以下技術方案實現的：
一種乘人器磁鋼感應越位保護裝置，包括固定在鋼梁架上的風門傳感器，風門傳感器的觸點與架繩輪里側相對應，架繩輪里側還固定有一塊磁鐵，當架繩輪停止不動時，磁鐵位置固定在架繩輪的下方，風門傳感器的控制回路連接乘人器的主控制回路。
本實用新型風門傳感器固定在鋼梁架上，使風門傳感器觸點與架繩輪里側相對應，風門傳感器的控制回路可以與機械越位保護回路并聯，然后在串聯到乘人器主控制回路中，在架繩輪里側安裝固定一磁鐵，磁鐵固定位置為，架繩輪停止不動時，安裝于架繩輪下方。當乘坐人員越過下車點到達越位保護位置時，由于受到人體自身重力作用，鋼絲繩會被壓到架繩輪上，帶動架繩輪順時針旋轉，當架繩輪上磁鐵旋轉到與風門傳感器的干簧管相對應時，利用磁鐵磁性感應到干簧管觸點，從而使風門傳感器常閉觸點自動斷開，切斷主控制回路，使乘人器停止運行。
本實用新型可以與機械越位保護裝置共同使用，形成橫向、縱向雙重越位保護。
本實用新型結構簡單，安裝方便，可廣泛推廣應用于現有的架空乘人器，能有效遏制乘坐人員因越過下車位置而未下車導致的事故的發生，提高乘人器的安全性。
附圖說明

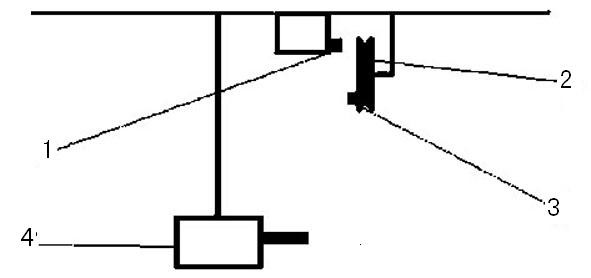

圖1為本實用新型的結構示意圖；
圖2為本實用新型的運行示意圖；
圖中：1-風門傳感器、2-架繩輪、3-磁鐵、4-接機械越位保護。
具體實施方式
以下結合附圖對本實用新型作進一步說明。
如圖1、2所示的一種乘人器磁鋼感應越位保護裝置，包括固定在鋼梁架上的風門傳感器1，風門傳感器1的觸點與架繩輪2里側相對應，架繩輪2里側還固定有一塊磁鐵3，當架繩輪2停止不動時，磁鐵3位置固定在架繩輪2的下方，風門傳感器的控制回路連接乘人器的主控制回路。
其中，風門傳感器1的控制回路可以與機械越位保護4的回路并聯，然后在串聯到乘人器主控制回路中，與機械越位保護4共同使用，形成橫向、縱向雙重越位保護。
權利要求書
1、一種乘人器磁鋼感應越位保護裝置，其特征在于，包括固定在鋼梁架上的風門傳感器（1），風門傳感器（1）的觸點與架繩輪（2）里側相對應，架繩輪（2）里側還固定有一塊磁鐵（3），當架繩輪（2）停止不動時，磁鐵（3）位置固定在架繩輪（2）的下方，風門傳感器的控制回路連接乘人器的主控制回路。
說明書摘要
本實用新型公開了一種乘人器磁鋼感應越位保護裝置，涉及架空乘人器，克服現有乘人器機械越位保護裝置存在的缺陷。一種乘人器磁鋼感應越位保護裝置，包括固定在鋼梁架上的風門傳感器，風門傳感器的觸點與架繩輪里側相對應，架繩輪里側還固定有一塊磁鐵，當架繩輪停止不動時，磁鐵位置固定在架繩輪的下方，風門傳感器的控制回路連接乘人器的主控制回路。本實用新型結構簡單，安裝方便，可廣泛推廣應用于現有的架空乘人器，能有效遏制乘坐人員因越過下車位置而未下車導致的事故的發生，提高乘人器的安全性。
說明書附圖
圖1 圖2
