一種快速檢測油氣分離桶壓差的裝置
技術領域
本實用新型涉及檢測油氣分離桶壓差的裝置。
背景技術
在各類螺桿式空壓機設備中，由于螺桿式空壓機壓縮后生成的油氣混合氣體排放到油氣分離桶內，由于機械離心力和重力的作用，絕大多數的油從油氣混合體中分離出來。油氣分離器的內外壓力差超過0.12Mpa后必須予以更換，否則會造成電機過載，油氣分離器破損跑油。設備因供油不足、漏油等造成設備損壞，甚至使設備報廢等嚴重后果。
發明內容
本實用新型要解決的技術問題是提供一種快速檢測油氣分離桶壓差的裝置，使用該裝置能夠快速、準確地檢測出油氣分離桶內外壓差，縮短檢修時間。
為解決上述技術問題，本實用新型采用以下技術方案。
本實用新型一種快速檢測油氣分離桶壓差的裝置，包括連接管，連接管前端連接空壓機油氣分離桶放油閥并設有手動閥，連接管中部連接有徑向壓力表，連接管末端連接安全閥。
使用時，當運行壓風機潤滑油消耗突然增加或安全閥自動動作故障時為例，把連接管前端連接在空壓機油氣分離桶放油閥上，啟動空壓機，待空壓機運行正常后，觀察空壓機壓力表與徑向壓力表的壓差，如壓差超過0.12Mpa，只是油氣分離芯破裂、分離筒體內部隔板損壞，必須予以更換油細分離器，和分離筒體內部隔板。如空壓機壓力表與徑向壓力表的壓力相等，是管路堵塞故障，必須對管路疏通。
使用本實用新型提供的快速檢測油氣分離桶壓差的裝置，縮短了設備的故障判斷時間，檢測準確，可以讓設備在短時間內投入運行，特別適用于螺桿式空壓機油氣分離桶內外壓差的準確判斷。
附圖說明

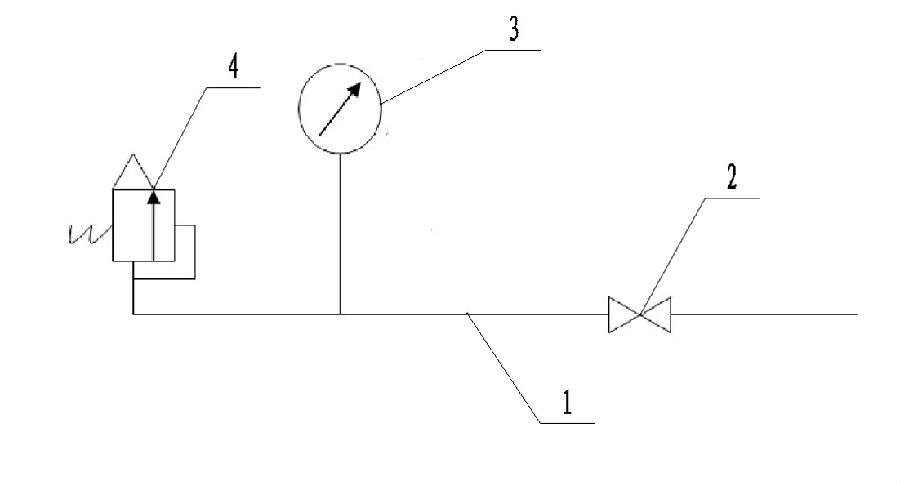

圖1為本實用新型裝置的結構示意圖。
圖中，1-連接管，2-手動閥，3-徑向壓力表，4-安全閥。
具體實施方式
為了使本領域技術人員更好的理解本實用新型，以下結合附圖對本實用新型作進一步清楚、完整的說明。
如圖1所示，一種快速檢測油氣分離桶壓差的裝置，包括連接管1，連接管1前端連接空壓機油氣分離桶放油閥并設有手動閥2，連接管1中部連接有徑向壓力表3，連接管1末端連接安全閥4。安全閥4是為了增加裝置的安全性。
取0.5米長四分無縫鋼管兩根作為連接管，四分手動閥一個，精度（1.6Mpa）徑向壓力表一塊，A28S-25T型安全閥一個。具體實施時，將無縫鋼管兩端加螺扣，鋼管一端與油氣分離桶放油閥連接，再與手動閥、徑向壓力表、安全閥連接。
本實用新型要求保護的范圍不限于以上具體實施方式，對于本領域技術人員而言，本實用新型可以有多種變形和更改，凡在本實用新型的構思與原則之內所作的任何修改、改進和等同替換都應包含在本實用新型的保護范圍之內。
權利要求書
一種快速檢測油氣分離桶壓差的裝置，其特征在于：包括連接管（1），連接管（1）前端連接空壓機油氣分離桶放油閥并設有手動閥（2），連接管（1）中部連接有徑向壓力表（3），連接管（1）末端連接安全閥（4）。
說明書摘要
本實用新型公開了一種快速檢測油氣分離桶壓差的裝置，包括連接管，連接管前端連接空壓機油氣分離桶放油閥并設有手動閥，連接管中部連接有徑向壓力表，連接管末端連接安全閥。當運行壓風機潤滑油消耗突然增加或安全閥自動動作故障時為例，把連接管前端連接在空壓機油氣分離桶放油閥上，啟動空壓機，待空壓機運行正常后，觀察空壓機壓力表與徑向壓力表的壓差，如壓差超過0.12Mpa，只是油氣分離芯破裂、分離筒體內部隔板損壞，必須予以更換油細分離器，和分離筒體內部隔板。如空壓機壓力表與徑向壓力表的壓力相等，是管路堵塞故障。必須對管路疏通。使用本實用新型裝置能夠快速、準確地檢測出油氣分離桶內外壓差，縮短檢修時間。
說明書附圖
圖1
