串行通信自動切換裝置
發布時間: 2011年06月24 04:45:28 文章來源： 作者：
專利號：ZL200920104103.7（實用新型）
專利發明人：李晉 邢波 劉立中 王永紅
技術領域
本實用新型涉及串行通信領域，具體是一種的串行通信自動切換裝置。
背景技術
隨著企業信息化的發展，各種生產監測、監控、計量系統在煤礦進行大規模的推廣和使用，如：KJ90型煤礦監控系統、KJ95型煤礦綜合監控系統、KJ69井下人員定位跟蹤系統、核子稱自動計量系統、電子軌道衡等等。這些系統大多可分為兩部分，即工業監測、控制部分和數據采集傳輸、計算機信息網絡部分。其中數據采集傳輸部分多采用RS232串行總線或RS232轉RS485總線。計算機信息網絡部分由于受到病毒感染、硬件損壞、系統死機等各種因素的影響，易發生故障，多采用井上監控主機、監控備用機同時工作的方法來保證系統的安全，但是井上監控主機、監控備用機與井下監控網絡之間數據傳輸線路的切換多采用手工拔插電纜的方式完成，這就造成許多問題：1、如井上監控主機或監控備用機數據采集軟件無法響應、死機等問題無法及時發現，會導致手工切換遲后，進而造成數據采集、傳輸中斷；2、在對井上監控主機或監控備用機進行整理、殺毒、數據備份時，人工切換井上監控主機、監控備用機，繁瑣、費時；3、由于工業控制線路電壓不穩，對數據通信電纜進行熱拔插可能損壞井上監控主機、監控備用機，如果關機后切換再重開機，又比較費時。
發明內容
本實用新型為了解決目前井上監控主機、監控備用機的切換方式費時、不利系統數據傳輸、且損壞井上監控主機、監控備用機可能性較高等問題，針對基于串行通信接口標準的監控系統，提供了一種串行通信自動切換裝置。
本實用新型是采用如下技術方案實現的：串行通信自動切換裝置，包括單片機、輸出端與單片機連接的電平轉換器、得電與否受單片機控制的多路繼電器、用于與井下監控網絡的串行通信接口連接的連接器CN1、分別用于與井上監控主機、監控備用機的串行通信接口連接的連接器CN2和連接器CN3，連接器CN1的各引腳分別經多路繼電器的轉換型觸點與連接器CN2、連接器CN3的相對應引腳相連，電平轉換器的輸入端與連接器CN1的接收數據信號引腳（RXD）、發送數據信號引腳（TXD）相連。
使用時，如圖 2所示，將本裝置的連接器CN2、CN3、CN1分別通過串行數據傳輸電纜與井上監控主機、監控備用機、井下監控網絡的串行通信接口連接，多路繼電器轉換型觸點的初始狀態使連接器CN2與連接器CN1對應引腳相連，即建立了井上監控主機與井下監控網絡的串行通信連接，實現了井上監控主機對井下?tīng)顩r的監測控制；與此同時，井上監控主機與井下監控網絡之間的通訊狀況受本裝置內單片機的實時監控，即井上監控主機與井下監控網絡之間傳輸?shù)臄?shù)據信號會經電平轉換器電平轉換后，傳輸至單片機，由單片機進行監測，如井上監控主機工作正常，單片機會接收到有序脈沖信號，則單片機不改變多路繼電器的得失電狀態，即保持多路繼電器轉換型觸點的初始狀態，使連接器CN2與連接器CN1的保持連接，井下監控網絡可以繼續將監測信號向井上監控主機上傳；反之，如井上監控主機工作不正常，單片機將接收不到信號或者接收到雜亂脈沖信號，則單片機改變多路繼電器的得失電狀態，轉換多路繼電器轉換型觸點的狀態，使連接器CN3與連接器CN1的保持連接，建立井上監控備用機與井下監控網絡的串行通信連接，實現井上監控備用機對井下?tīng)顩r的監測控制，井下監控網絡將監測信號向監控備用機上傳。同理，如監控備用機工作正常，則保持井上監控備用機與井下監控網絡的串行通信連接；如監控備用機工作不正常，則切換至井上監控主機與井下監控網絡的串行通信連接；如井上監控主機與監控備用機皆工作不正常，則井上與井下監控網絡的串行通信連接一直在井上監控主機、監控備用機之間切換。
為顯示本裝置的工作狀態，以便判斷當前井上、井下的串行通信連接，單片機輸出端還連接有分別用于指示當前與井下監控網絡串行通信連接的是井上監控主機、還是監控備用機的發光二極管LED1、發光二極管LED2。當發光二極管LED1、發光二極管LED2快速切換閃爍，表明井上監控主機與監控備用機皆工作不正常。
與現有技術相比，本實用新型通過井上監控主機、監控備用機與井下監控網絡串行通信連接時的通訊狀態判斷井上監控主機、監控備用機的工作狀態（即是否工作正常），并通過控制多路繼電器轉換型觸點動作實現井上監控主機、監控備用機的切換，保證井上監控主機、監控備用機中工作正常的那一個與井下監控網絡串行通信連接，實現井上、井下之間的不間斷通訊。
本實用新型結構簡單、合理，使用效果好，實現了井上、井下之間的不間斷通訊，提高了井上、井下間通訊的穩定性。
附圖說明
圖1為本實用新型的一具體電路原理圖；

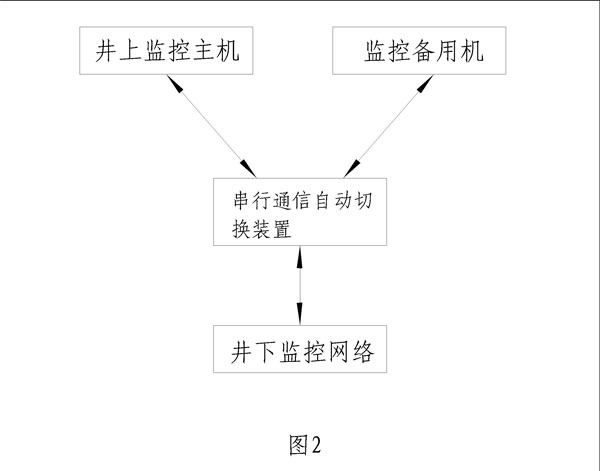

圖2為本實用新型的應用狀態示意圖。
